通用拧紧模组
扭矩范围:0.03-200Nm
通用拧紧模组我们进行了标准化设计,推动参数化建模,实现传统拧紧模组的快速设计,生产及加工质量一致的解决方案,提高效率为客户提供可靠稳定的结构。
在线询价
产品特点
性能可靠
气缸调压,下压力调节更可靠 结构优化,吸钉管扶持更稳定
灵活便捷
吸钉座结构优化,简化拆卸吸钉管和批头的方式 — 无需拆卸枪头或工具 模组的安装支持从正面或背面进行安装,适用于多样的现场工况 吸钉模组采用大容量真空过滤器,既能延长维护周期,又提供稳定真空值
小体型大能量
模组本体及枪头结构改进,尺寸缩短重量减轻 外置弹簧取消,减少易损件的维护 12Nm轻量化系列以更低的自重,可适配5Kg协作机器人使用
结构简化应用更广
结构简化的同时螺钉和工况的应用范围扩充 扭矩覆盖范围扩充至200Nm 螺钉最大帽径扩充至27mm 干涉避让行程扩充至200mm

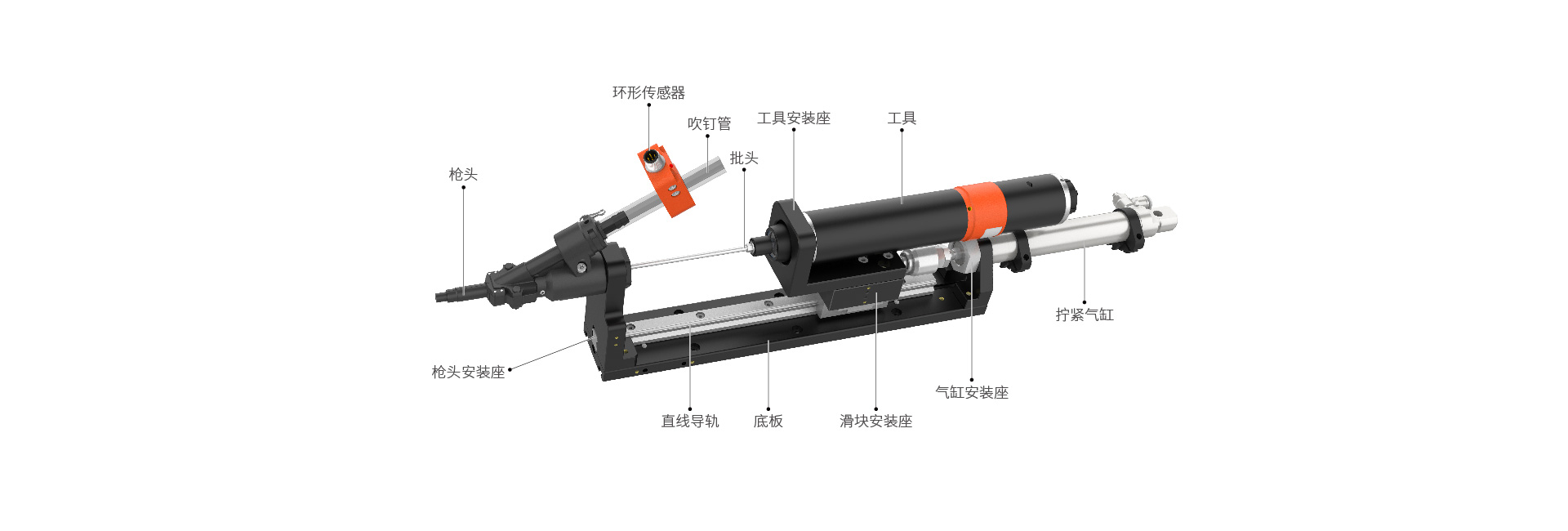

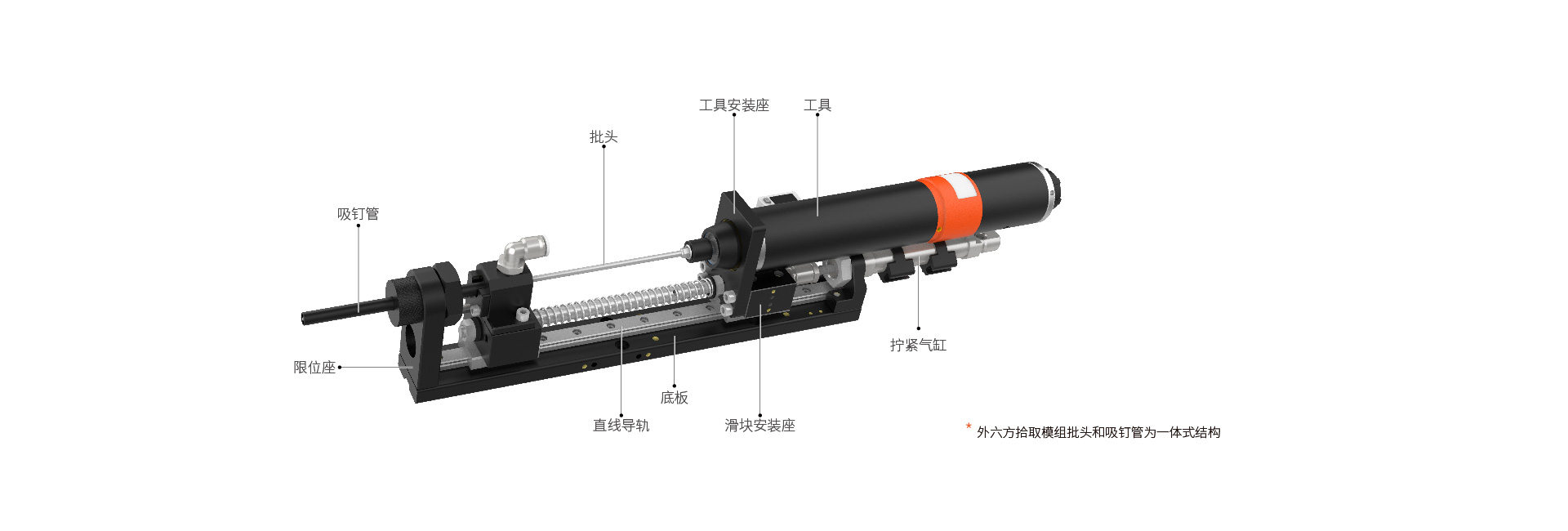

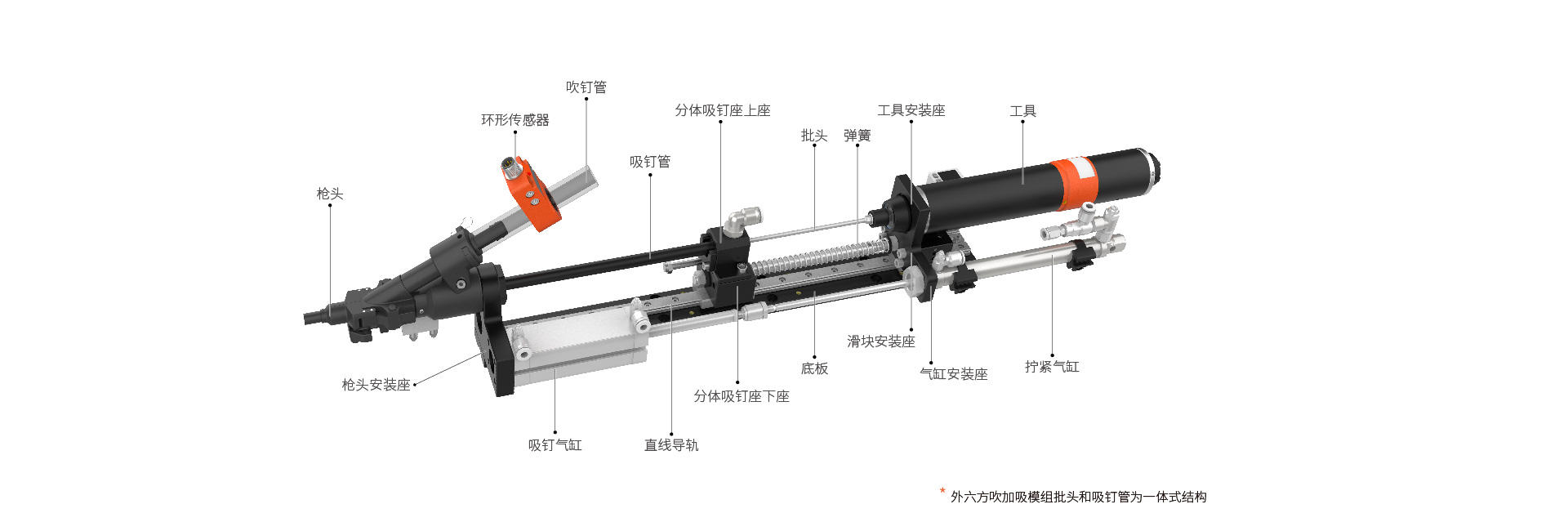

产品结构

产品参数

通用吹钉拧紧模组系统参数



模组类型 枪头类型 重量(不含工具、线缆)kg 节拍(不含拧紧时间)s/pcs
轻量化版-12Nm 标准式 1.8~2 1.3~1.5
摆臂式 1.8~2 1.3~1.5
摆枪头式 2.62~2.7 2.1~2.3
 普通版-35Nm 标准式 3.4~8.5 1.3~1.9
摆臂式  3.5~8.7 1.3~1.9
摆枪头式 4.1~11.4 2.1~3.25



通用吹加吸拧紧模组系统参数



模组类型 枪头类型 重量(不含工具、线缆)kg 节拍(不含拧紧时间)s/pcs
轻量化版-12Nm 标准式 2.72~3.34 2.75~4.25
摆臂式 2.81~3.45 2.75~4.25
摆枪头式 4.13~4.44 4.75~4.95
 普通版-35Nm 标准式 2.7~4.8 5.87~11.08
摆臂式  5.95~11.54 2.7~4.8
摆枪头式 4.75~5.55 7.55~14.81



通用拾取式拧紧模组系统参数



模组类型 重量(不含工具、线缆)kg 节拍(不含拧紧时间)s/pcs
轻量化版-12Nm 2.3~2.4 0.7
 普通版-35Nm 3.9~6.44 1.7



* 上述为参考值,实际以测试为准
