TCA固定电流式拧紧工具

扭矩范围：0.1-200Nm

丹尼克尔TCA固定电流式智能拧紧工具的扭矩、转角、转速均可通过控制器触摸屏自由设定并可实时显示扭矩、转角、拧紧曲线等拧紧结果和OK&NG拧紧状态，能检测螺丝浮锁、缺陷、滑牙等不良状况，支持数据自动存储，PC通信，方便数据追溯，适用于多种机型的自动打螺丝设备、机器人自动锁螺丝工作站等拧紧工位的集成应用。

应用行业

新能源汽车

汽车电子

汽车零部件

3C电子

通讯

家电

医疗

在线询价

产品特点

强防错

全方位数据监控，NG报警提示及时发现浮钉、滑牙、垫片漏装等故障。

多策略

自定义编程，灵活配置，应对不同的拧紧需求；

支持扭矩控制、速度控制、角度控制、角度/扭矩控制，进一步保障拧紧质量。

可追溯

具备数据采集和存储能力；

对接MES系统，拧紧结果可追溯。

强防错

拧紧过程异常监测

全方位数据监控，及时发现浮锁、滑牙、错打漏打、垫片漏装等拧紧不合格的情况

操作权限分级管控

调试界面需输入密码进行策略及程序的设置，且设定时间内不操作，自动登出

使用便捷

人机交互优越

大屏版本支持策略参数设置，并实时查看拧紧曲线；支持权限配置小屏版本实时查看拧紧结果；支持密码设置修改

多种通讯方式

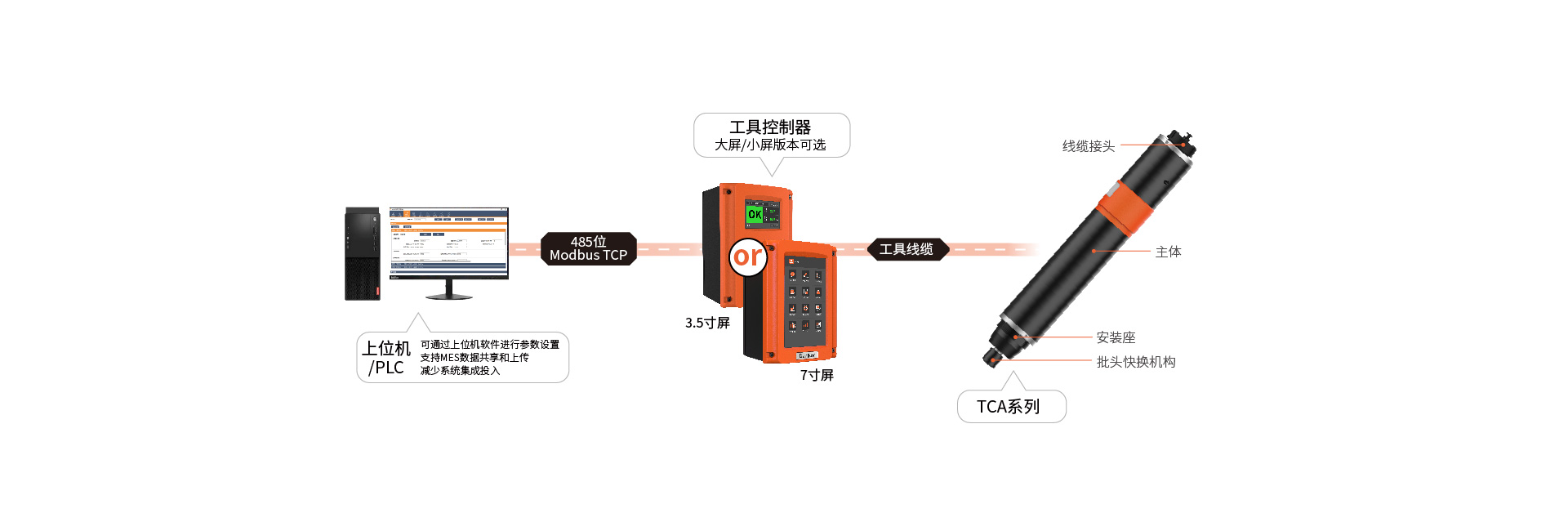

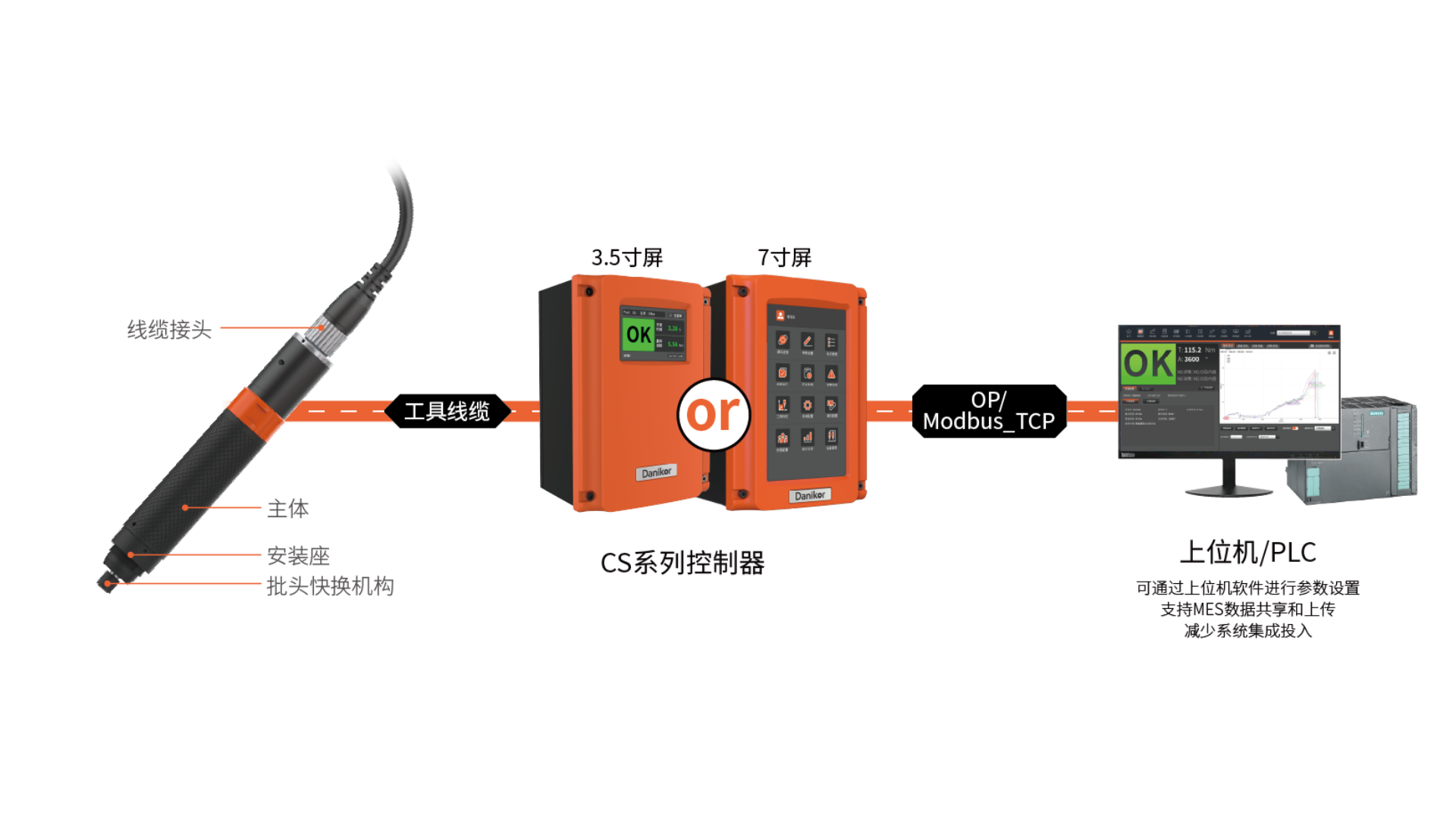

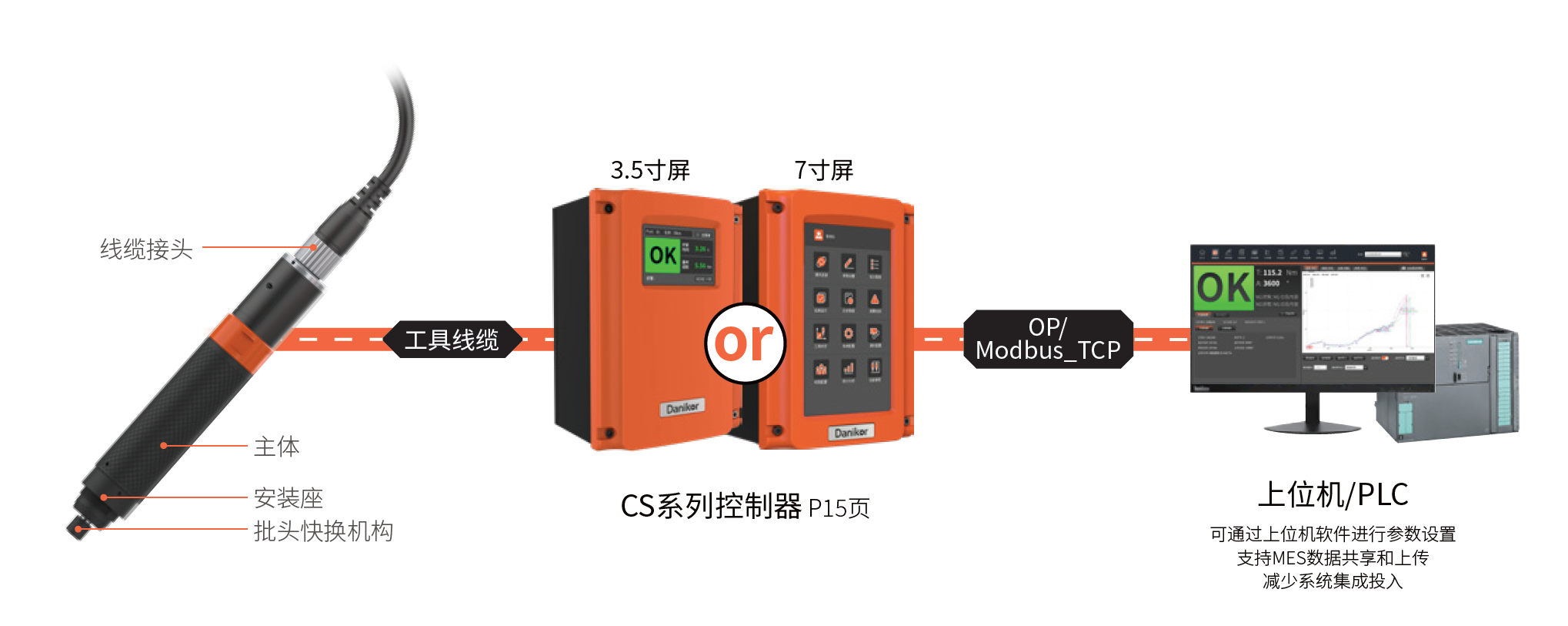

一路网口扩展至三路，2路TCPIP， 1路Modbus_TCP、IO，支持控制器、 PLC、MES同时串联

标定信息统计

支持传感器标定数据导入，自动计算K值

中英文系统切换

产品尺寸

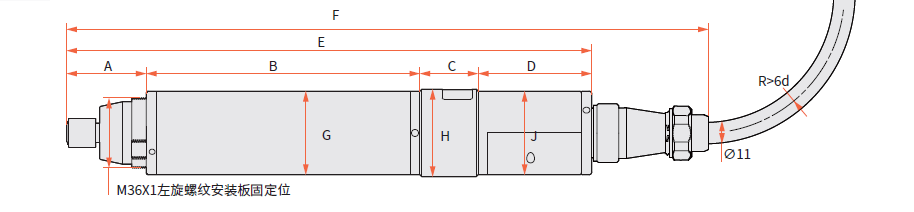

型号	A	B	C	D	E	F	G	H	J
PTC-ASF-5000M-0-H10-000-G3	41.5	99.5	30	58.5	229.5	289.5	43	45	43
PTC-ASF-0014N-0-H10-000-G3	41.5	99.5			229.5	289.5
PTC-ASF-0045N-0-H10-000-G3	41	140.8			270.3	330.3
PTC-ASF-0070N-0-H10-000-G3	42	146.8			277.3	337.3
PTC-ASF-0120N-0-H10-000-G3	43.5	158.8			290.8	350.8

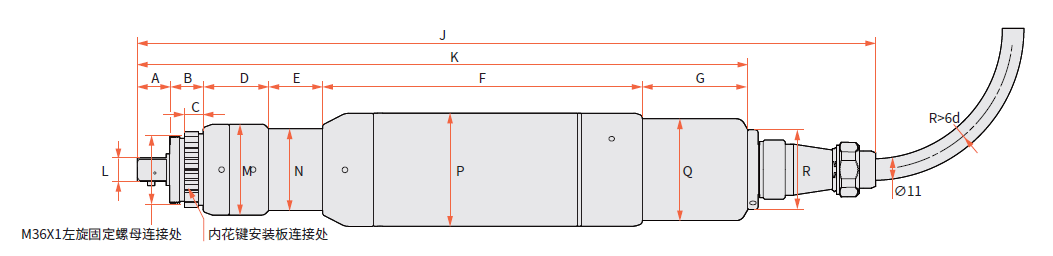

型号	A	B	C	D	E	F	G	J	K	L	M	N	P	Q	R
PTC-ASF-0200N-0-S20-000-G3	17.5	18	10	41	12.5	172.5	57	384	324	9.52	49	44	61	55	43
PTC-ASF-0500N-0-S30-000-G3	17.5	18	10	35.5	29	172.5	57	399.5	339.5	12.7	49	44	61	55	43

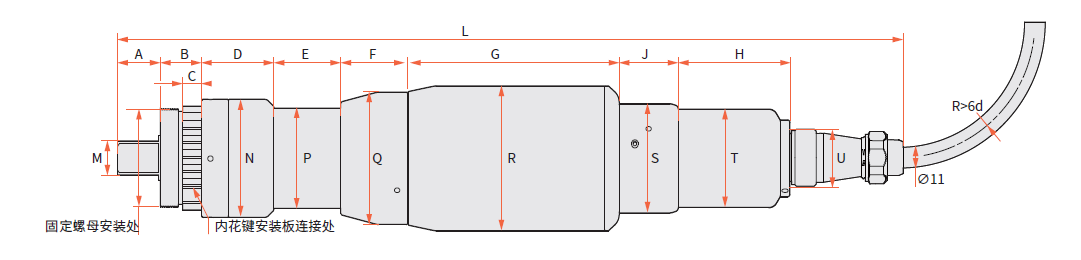

型号	A	B	C	D	E	F	G	H	J	L	M	N	P	Q	R	S	T	U	固定螺母安装处
PTC-ASF-0800N-0-S30-000-G3	17.5	18	7.5	35.5	31.1	39.9	118	57	33	365.9	13.8	49	44	74	81	61	55	43	M36X1左旋
PTC-ASF-1300N-0-S30-000-G3	18.5	20.5	9.5	43	37.3	37.6				380.9	12.7	66	56						M36X1左旋
PTC-ASF-2000N-0-S40-000-G3	16.5	23	10.5	40.5	37.3	37.3				386.4	19.1	66	56						M55X1左旋

产品参数

工具产品系统参数

型号	最大扭矩范围/Nm	最高转速rpm	精度	产品尺寸 mm	重量	内置弹簧伸缩长度/mm	批头快换	工具控制器	工具电缆
PTC-ASF-5000M-0-H10-000-G3	0.1~0.5	3000	6σ精度 ±7.5%	239.2*45	0.832	-	Hex 1/4"	OPT-STC-C1-V3-1300W OPT-HTC-C1-V3-1300W	可选 5m/10m/ 15m/20m 直头或弯头线缆
PTC-ASF-0014N-0-H10-000-G3	0.2~1.4	3000		239.2*45	0.890	-	Hex 1/4"
PTC-ASF-0045N-0-H10-000-G3	0.7~4.5	1800		280.7*45	1.11	-	Hex 1/4"
PTC-ASF-0070N-0-H10-000-G3	1~7	1200		287.7*45	1.12	-	Hex 1/4"
PTC-ASF-0120N-0-H10-000-G3	4~12	545		301.2*45	1.44	-	Hex 1/4"
PTC-ASF-0200N-0-S20-000-G3	5~20	1870		334.4*61	2.63	-	Square 3/8"	OPT-STC-C1-V3-800W OPT-HTC-C1-V3-800W
PTC-ASF-0500N-0-S30-000-G3	6~50	555		345.4*61	2.70	-	Square 1/2"	OPT-STC-C1-V3-800W OPT-HTC-C1-V3-800W
PTC-ASF-0800N-0-S30-000-G3	10~80	555		365.9*81	3.96	-	Square 1/2"	OPT-STC-C1-V3-1300W OPT-HTC-C1-V3-1300W
PTC-ASF-1300N-0-S30-000-G3	20~130	444		380.9*81	4.77	-	Square 1/2"
PTC-ASF-2000N-0-S40-000-G3	30~200	293		386.4*81	4.92	-	Square 3/4"
PTC-ASF-0200N-0-S20-030-G3	5~20	1870		426*61	3.11	30	Square 3/8"	OPT-STC-C1-V3-800W OPT-HTC-C1-V3-800W
PTC-ASF-0500N-0-S30-050-G3	6~50	555		485.5*61	3.27	50	Square 1/2"	OPT-STC-C1-V3-800W OPT-HTC-C1-V3-800W
PTC-ASF-0800N-0-S30-050-G3	10~80	555		506*81	4.53	50	Square 1/2"	OPT-STC-C1-V3-1300W OPT-HTC-C1-V3-1300W
PTC-ASF-1300N-0-S30-050-G3	20~130	444		513*81	6.04	50	Square 1/2"
PTC-ASF-2000N-0-S40-050-G3	30~200	293		520.5*81	5.99	50	Square 3/4"
