TTC&TTD手持传感器工具
扭矩范围:0.02-480Nm
性能稳定耐用,扭矩范围扩充,最大扭矩480Nm,可实现高精度拧紧,提供夹紧力矩、斜率、转角、零速保持、延迟等待、屈服点、松套筒、返修等多种拧紧策略,确保每颗螺钉都达到最佳紧固状态。10.1寸大屏,可编程、可引导,可看实时曲线,可查阅历史数据,配置多层条码,总线,可连多把工具,多工具实时使用。同时通过多曲线分析异常拧紧问题,有效提高生产装配效率和质量,适用于汽车总装、四门两盖、动力总成等大扭矩需求的拧紧场景。
应用行业
新能源汽车
汽车电子
汽车零部件
3C电子
通讯
家电
医疗
在线询价
产品特点
精度高
全扭矩范围内 6σ精度
硬连接、软连接精度测试 符合ISO5393标准
自研高精度算法控制, ±5%工艺条件下, 满足CMK>1.67
效率高
更多拧紧步骤
灵活应对不同要求的应用
更多拧紧策略 保障拧紧质量
基础策略扭矩/角度/扭矩角度/速度控制 高阶策略: 夹紧扭矩控制、扭矩转角法、延迟等待、 零速保持、拧紧到屈服点、拧紧到扭矩、 同步节点、拧紧结束、返修准备、运行至 外部信号 预设策略模板: 一步拧紧、两步拧紧、自学习策略编程
更多拧紧任务
最多254种Pset扭矩程序 和254组拧紧任务,灵活增减, 满足多工件多扭矩螺钉的拧紧需求
图形化任务管理
图形化引导界面,直观引导工人按照 正确的流程操作,做好防呆防错管控; 支持送钉机、工具、力臂等设备连接
可追溯
拧紧中枢
不同的通讯方式激活工具, 可扫码、总线、IO、modbus 来激活pset、job、任务管理
全局监控
拧紧过程中,对斜率/扭矩/角度/ 步骤等数据进行记录及监控
数据实时上传
支持多工站数据实时上传至Web, 包含每颗螺钉的参数设置及对应 的拧紧结果,实时与MES对接
数据可追溯
50W组拧紧结果& 5000条拧紧 曲线,支持叠加50条历史曲线
结果分析
Pset/Job/任务管理的数据 实时统计及合格率
强防错
拧紧全过程监测
全方位数据监控, 通过扭矩/角度设置, 及时发现拧紧异常问题
双重判定拧紧合格
传感器及电流两种形式叠 加判定,确保扭矩合格
一键开启失效报警
拧紧过程中,浮高、滑牙、 重复拧紧异常情况, 一键即可开启监控模式
装配过程权限管理
调试界面及Job任务阶段, 分级管控,需输入密码进行 策略及任务的设置
使用便捷
多级条码配置
支持拧紧结果绑定对应的工 位、工件、Job、 Pset条码,拧 紧全过程标准化管控,避免 人工误操作现象
人机交互优越
10.1寸触摸屏可快速进行系统 参数、策略程序设置,直观查 看拧紧数据; 支持断点续传,防止信息丢失
多种启动形式
可手持可机载, 支持off/条码枪/总线/ Modbus_TCP/自定义协议
支持热插拔应用
线缆可选配 5m、10m、15m、20m
快速扩展口
内花键外接,快速外接特 殊头,偏置头,开口闭口 头等外置模块
多种通讯方式
总线通讯(选配), TCPIP,Modbus_TCP, Http通讯协议,扩展数字, I/O接口
外设连接简便
可灵活连接扫码枪,套筒 选择器,定位力臂,送钉机 等其他设备; SD卡存储程序,插入新控 制器即可同步信息

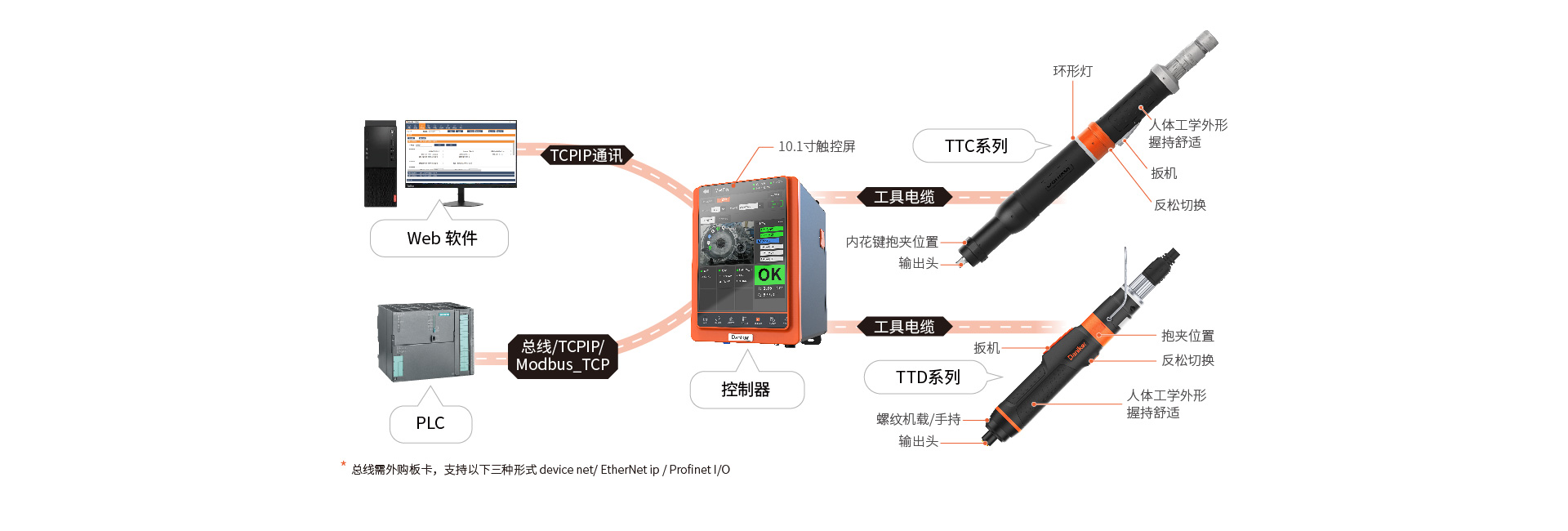

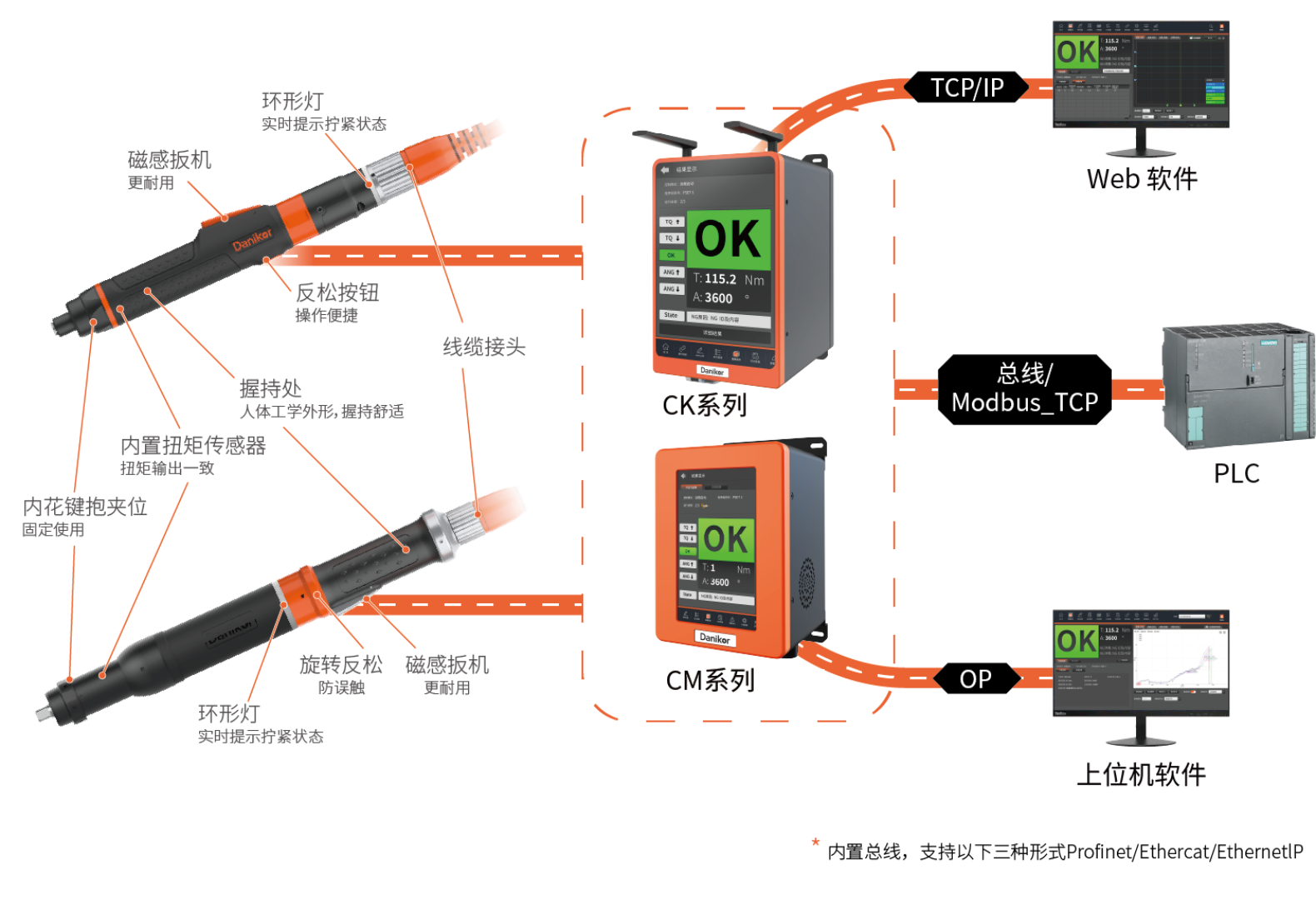

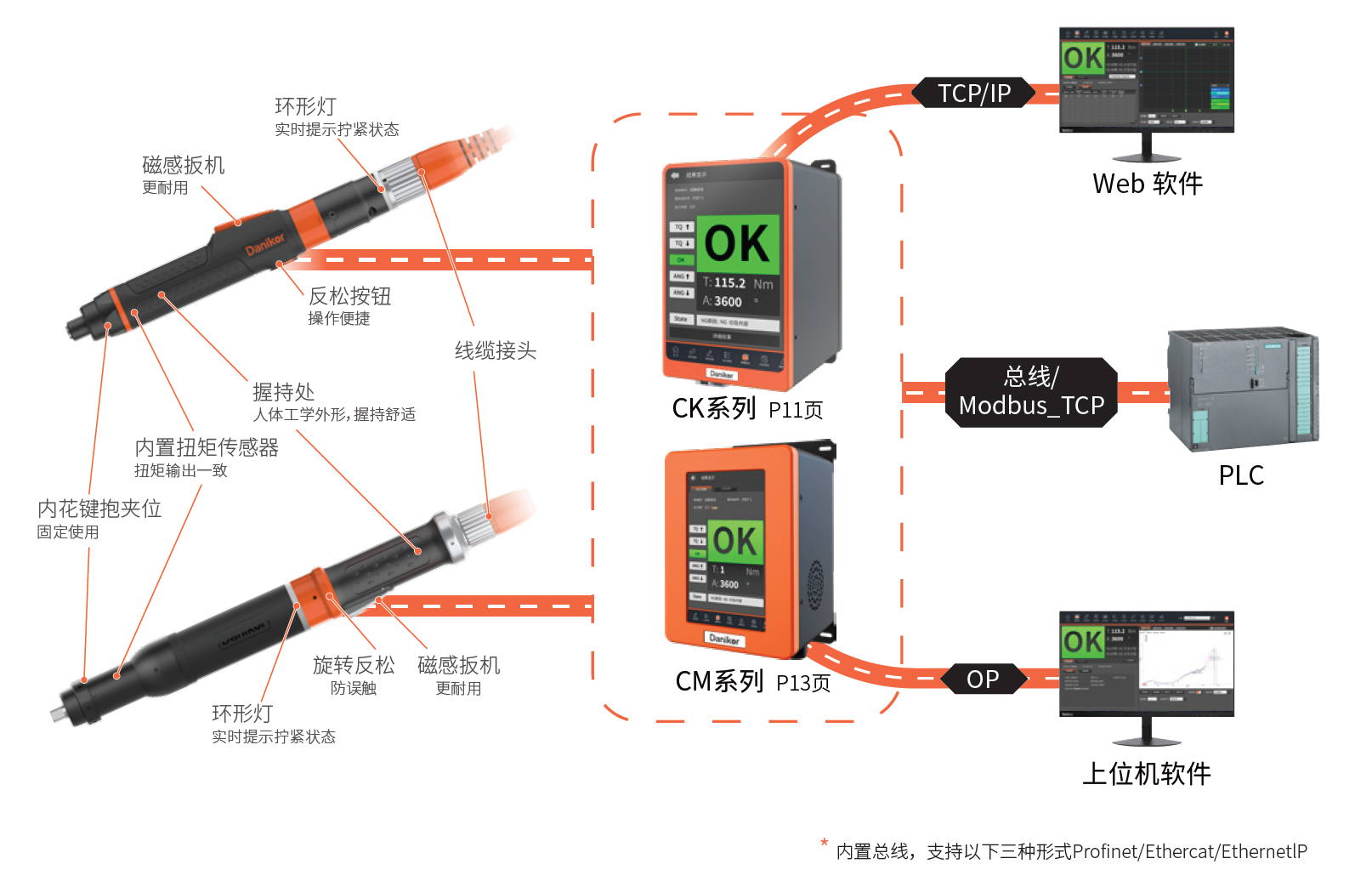

产品结构

产品参数

直柄工具参数




型号 扭矩范围 Nm 最高转速 rpm 重量 kg 握把直径 mm 设计使用寿命 平均无故障次数 批头快换 启动方式 工具控制器 工具电缆
TTD系列 PTT-DSH-1000M-35-HMP-000-B 0.02-0.1 3000 0.4 35 >1000万次 >100万次 HM4 扳机/远程

高配

OPT-CCK-010-TD1-B1-750W

标配

OPT-SCS-003-TD1-B1-500W

OPT-SCS-007-TD1-B-500W

高配可选5m/10m

标配5m



PTT-DSH-2400M-35-HMP-000-B 0.048-0.24 3000 0.5 35 >1000万次 >100万次 HM4 扳机/远程

高配

OPT-CCK-010-TD1-B1-750W

标配

OPT-SCS-003-TD1-B1-500W

OPT-SCS-007-TD1-B-500W

高配可选5m/10m

标配5m

PTT-DSH-7000M-35-H1P-000-B 0.14-0.7 3000 0.6 35 >1000万次 >100万次 HEX1/4" 扳机/远程

高配

OPT-CCK-010-TD1-B1-750W

标配

OPT-SCS-003-TD1-B1-500W

OPT-SCS-007-TD1-B-500W

高配可选5m/10m

标配5m

PTT-DSH-0012N-35-H1P-000-B 0.24-1.2 1500 0.7 35 >1000万次 >100万次 HEX1/4" 扳机/远程

高配

OPT-CCK-010-TD1-B1-750W

标配

OPT-SCS-003-TD1-B1-500W

OPT-SCS-007-TD1-B-500W

高配可选5m/10m

标配5m

PTT-DSH-0020N-35-H1P-000-B 0.4-2 980 0.7 35 >1000万次 >100万次 HEX1/4" 扳机/远程

高配

OPT-CCK-010-TD1-B1-750W

标配

OPT-SCS-003-TD1-B1-500W

OPT-SCS-007-TD1-B-500W

高配可选5m/10m

标配5m

PTT-DSH-0020N-42-H1P-000-B 0.4-2 3000 0.9 42 >1000万次 >100万次 HEX1/4" 扳机/远程

高配

OPT-CCK-010-TD1-B1-750W

标配

OPT-SCS-003-TD1-B1-500W

OPT-SCS-007-TD1-B-500W

高配可选5m/10m

标配5m

PTT-DSH-0040N-42-H1P-000-B 0.8-4 1640 0.9 42 >1000万次 >100万次 HEX1/4" 扳机/远程

高配

OPT-CCK-010-TD1-B1-750W

标配

OPT-SCS-003-TD1-B1-500W

OPT-SCS-007-TD1-B-500W

高配可选5m/10m

标配5m

PTT-DSH-0080N-42-H1P-000-B 1.6-8 910 1 42 >1000万次 >100万次 HEX1/4" 扳机/远程

高配

OPT-CCK-010-TD1-B1-750W

标配

OPT-SCS-003-TD1-B1-500W

OPT-SCS-007-TD1-B-500W

高配可选5m/10m

标配5m

PTT-DSH-0120N-42-H1P-000-B 2.4-12 670 1 42 >1000万次 >100万次 HEX1/4" 扳机/远程

高配

OPT-CCK-010-TD1-B1-750W

标配

OPT-SCS-003-TD1-B1-500W

OPT-SCS-007-TD1-B-500W

高配可选5m/10m

标配5m

PTT-DSH-0200N-42-S2P-000-B 4-20 290 1.1 42 >1000万次 >100万次 S 3/8 扳机/远程

高配

OPT-CCK-010-TD1-B1-750W

标配

OPT-SCS-003-TD1-B1-500W

OPT-SCS-007-TD1-B-500W

高配可选5m/10m

标配5m





  型号 扭矩范围 Nm 最高转速 rpm 重量kg 握把直径mm 伸缩量 mm 设计使用寿命 平均无故障次数 批头快换 启动方式 工具控制器 工具电缆
TTC系列 PTT-CSH-0200N-38-S2P-000-B 4-20 1749 2.3 38   >1000万次  >100万次  S 3/8" 扳机/远程  OPT-CCK-010-TC1-B1-1000W

可选5m/10m/15m/20m

直头/ 弯头

PTT-CSH-0350N-38-S3P-000-B 7-35 1157 2.3 38   >1000万次  >100万次  S 1/2"  扳机/远程  OPT-CCK-010-TC1-B1-1000W

可选5m/10m/15m/20m

直头/ 弯头

PTT-CSH-0500N-38-S3P-000-B 10-50 661 2.4 38   >1000万次  >100万次  S 1/2"  扳机/远程  OPT-CCK-010-TC1-B1-1000W

可选5m/10m/15m/20m

直头/ 弯头

PTT-CSH-0800N-38-S3P-000-B 20-80 440 2.5 38   >1000万次 >100万次 S 1/2" 扳机/远程 OPT-CCK-010-TC1-B1-1000W

可选5m/10m/15m/20m

直头/ 弯头

PTT-CSH-1300N-38-S3P-000-B 30-130 245 4.2 38   >1000万次  >100万次  S 1/2" 扳机/远程  OPT-CCK-010-TC1-B1-1000W

可选5m/10m/15m/20m

直头/ 弯头

PTT-CSH-2000N-38-S4P-000-B 50-200 173 4.4 38   >1000万次  >100万次  S 3/4" 扳机/远程  OPT-CCK-010-TC1-B1-1000W

可选5m/10m/15m/20m

直头/ 弯头

PTT-CSH-0200N-38-S2P-030-B 4-20 1749 2.9 38 30 >1000万次  >100万次  S 3/8" 扳机/远程  OPT-CCK-010-TC1-B1-1000W

可选5m/10m/15m/20m

直头/ 弯头

PTT-CSH-0350N-38-S3P-050-B 7-35 1157 2.9 38 30 >1000万次  >100万次  S 1/2"  扳机/远程  OPT-CCK-010-TC1-B1-1000W

可选5m/10m/15m/20m

直头/ 弯头

PTT-CSH-0500N-38-S3P-050-B 10-50 661 3.0 38 50 >1000万次  >100万次  S 1/2"  扳机/远程  OPT-CCK-010-TC1-B1-1000W

可选5m/10m/15m/20m

直头/ 弯头

PTT-CSH-0800N-38-S3P-050-B 20-80 440 3.1 38 50 >1000万次 >100万次 S 1/2" 扳机/远程 OPT-CCK-010-TC1-B1-1000W

可选5m/10m/15m/20m

直头/ 弯头

PTT-CSH-1300N-38-S3P-050-B 30-130 245 5.5 38 50 >1000万次  >100万次  S 1/2" 扳机/远程  OPT-CCK-010-TC1-B1-1000W

可选5m/10m/15m/20m

直头/ 弯头

PTT-CSH-2000N-38-S4P-050-B 50-200 173 5.5 38 50 >1000万次  >100万次  S 3/4" 扳机/远程  OPT-CCK-010-TC1-B1-1000W

可选5m/10m/15m/20m

直头/ 弯头

PTT-CSH-0900N-70-S3P-000-B 18-90         >1000万次  >100万次  S 1/2" 扳机/远程  OPT-CCK-010-TC1-B1-1000W

可选5m/10m/15m/20m

直头/ 弯头

PTT-CSH-1400N-70-S4P-000-B 34-140         >1000万次  >100万次  S 3/4" 扳机/远程  OPT-CCK-010-TC1-B1-1000W

可选5m/10m/15m/20m

直头/ 弯头

PTT-CSH-2100N-70-S4P-000-B 42-210         >1000万次  >100万次  S 3/4" 扳机/远程  OPT-CCK-010-TC1-B1-1000W

可选5m/10m/15m/20m

直头/ 弯头

PTT-CSH-3150N-70-S4P-000-B 60-315         >1000万次  >100万次  S 3/4" 扳机/远程  OPT-CCK-010-TC1-B1-1000W

可选5m/10m/15m/20m

直头/ 弯头

PTT-CSH-4800N-70-S4P-000-B 96-480         >1000万次  >100万次  S 3/4" 扳机/远程  OPT-CCK-010-TC1-B1-1000W

可选5m/10m/15m/20m

直头/ 弯头



弯头工具参数



  型号 扭矩范围 Nm 最高转速 rpm 重量 kg 握把直径 mm 设计使用寿命 平均无故障次数 批头快换 启动方式 工具控制器 工具电缆
TTD系列 PTT-DAH-0080N-42-S2P-000-B 1.6-8 900 1 42 >1000万次 >100万次 S 3/8" 扳机/远程

高配

OPT-CCK-010-TD1-B1-750W

标配

OPT-SCS-003-TD1-B-500W

OPT-SCS-007-TD1-B-500W

高配可选5m/10m

标配5m

PTT-DAH-0120N-42-S2P-000-B 2.4-12 560 1.1 42 >1000万次 >100万次 S 3/8" 扳机/远程

高配

OPT-CCK-010-TD1-B1-750W

标配

OPT-SCS-003-TD1-B-500W

OPT-SCS-007-TD1-B-500W

高配可选5m/10m

标配5m

PTT-DAH-0020N-42-S2P-000-B 4-20 414 1.3 42 >1000万次 >100万次 S 3/8" 扳机/远程

高配

OPT-CCK-010-TD1-B1-750W

标配

OPT-SCS-003-TD1-B-500W

OPT-SCS-007-TD1-B-500W

高配可选5m/10m

标配5m





  型号 扭矩范围 Nm 最高转速 rpm 重量kg 握把直径 mm 设计使用寿命 平均无故障次数 批头快换 启动方式 工具控制器 工具电缆
TTC系列 PTT-CAH-0200N-38-S2P-000-B 5-20 1630 2.8 38 >1000万次 >100万次 S 3/8" 扳机/远程 OPT-CCK-010-TC1-B1-1000W

可选5m/10m/15m/20m

直头/ 弯头

PTT-CAH-0300N-38-S2P-000-B 6-30 1114 2.8 38 >1000万次 >100万次 S 3/8" 扳机/远程 OPT-CCK-010-TC1-B1-1000W

可选5m/10m/15m/20m

直头/ 弯头

PTT-CAH-0500N-38-S3P-000-B 10-50 730 3 38 >1000万次 >100万次 S 1/2" 扳机/远程 OPT-CCK-010-TC1-B1-1000W

可选5m/10m/15m/20m

直头/ 弯头

PTT-CAH-0800N-38-S3P-000-B 20-80 420 3.1 38 >1000万次 >100万次 S 1/2" 扳机/远程 OPT-CCK-010-TC1-B1-1000W

可选5m/10m/15m/20m

直头/ 弯头

PTT-CAH-1300N-38-S3P-000-B 30-120 280 4.7 38 >1000万次 >100万次 S 1/2" 扳机/远程 OPT-CCK-010-TC1-B1-1000W

可选5m/10m/15m/20m

直头/ 弯头
