转盘式送钉机
螺丝规格:M0.5-M2
转盘式送钉机非常适合送入非常小的旋转对称零件,例如微型和迷你螺钉。
通过旋转盘,一次将一个紧固件带到指定位置并可供拾取。可以通过磁铁
或真空进行拾取。
在线询价
产品特点
不卡螺丝
► 专利产品,不卡螺丝,稳定供料,提高生产效率;智能故障报警,维护更换方便
长径比适用范围宽
► 长径比≤1的螺钉也可以稳定高效上钉
重复定位精度高
► 优化加工工艺,重复定位精度 高达±0.05mm,取钉更精准
清洁上料
► 满足3C电子行业对清洁度的高要求, 无尘供料,保障送料过程的可靠性
缺料检测
► 标配缺料传感器,缺料时提前预警,保障送料过程的连续性,不间断生产

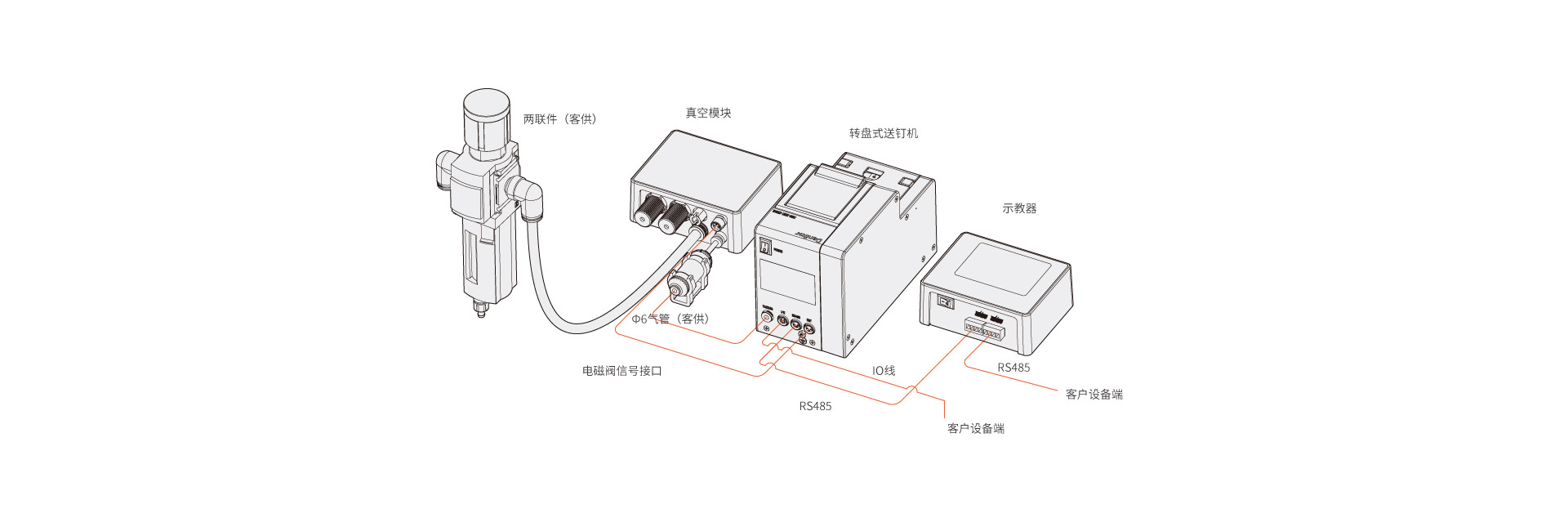

产品结构

产品参数
型号 FDH-SDC-70ML-BC-G7- 00D0000000-T00 FDH-SDC-70ML-BC-G7- 00D0000L00-T00 FDH-SDC-120ML-C1- G7-00D0000000-T00 FDH-SDC-120ML-C1-G7-00D0000L00-T00 FDH-SDC-140ML-BCG1-00D0000000-T00
通道数 单通道
长x宽x高/mm 175x90x133 159x82x110 177x112x157
重量/Kg 1.9 1.2 1.3 3
容量/ml 70 120 140
额定气压/Mpa 0.5-6
电源 V/Hz 设备电压 DC24V (,IO或者485 接入设备提 供电源)
额定功率/W 24
耗气量 m3/min 0.09  0.15
进气管径/mm 6
I/O 线m
缺料功能  ○  ○  ○  ○
长短钉检测功能 - -
长短钉检测 精度/mm - ±0.2 - ±0.2 -
示教器 可选配
真空模块 可选消音器式或快插式





类型  型号 长x宽x高 mm 类别 线缆 真空过滤器
真空模块 OFD-SVM-00-V1-M 102x80x40 消音器式 含2m三芯通讯线  1
真空模块 OFD-SVM-00-V1-Q 102x80x40 快插式 含2m三芯通讯线  1
示教器 OFD-SFP-00-V4 102x86x40 - 含2m RS485四芯线







螺钉适用范围



送钉机型号 螺纹直径M 螺钉总长L 螺帽直径D 螺帽厚度T 长径比LDR
FDH-SDC-70ML 1~2mm 1.2~9mm 1.5~7mm 0.2~2mm ≤1
FDH-SDC-120ML 0.5~1.6mm 1.2~7.5mm 1.5~5.5mm 0.2~2mm >1
FDH-SDC-140ML 1.2~1.6mm 3~6mm <3mm ≥0.2mm >1



* 如上数据为实验室实测数值.
