在装配过程中，自攻钉被广泛应用于塑料件、铝件等材料连接。然而，与普通螺钉不同，自攻钉在拧紧过程中同时完成攻丝+锁紧两个动作，对工艺参数要求更高。一旦参数设置不合理，极易出现滑牙、松脱等质量问题。

一、自攻钉拧紧扭矩过高或者过低会带来哪些影响？

l  扭矩过高：容易超过螺孔的承受极限，导致滑牙失效

l  扭矩过低：夹紧力不足，在振动、热交变载荷下易产生松脱。

因此与普通螺钉不同，自攻钉的目标扭矩设定更为复杂

二、自攻钉目标扭矩如何设定？

在实际应用中，自攻钉的目标扭矩（M_A）通常不能简单套用标准扭矩，而需结合攻丝过程进行计算。根据大量实验数据，2024 年 10 月实施的GB/T 43655-2024《自攻螺钉连接 底孔直径和拧紧扭矩技术条件》 是扭矩设定的权威依据，明确了不同板材、规格的扭矩计算逻辑，工艺扭矩核心公式如下：：

M_A= M_s +k*(M_O-M_S)

M_{A Max­}= 0.6* M_O

* M_A:目标扭矩; M_S:贴合扭矩; M_O:破坏扭矩; k:0.3-0.5

三、扭矩设置合理为什么仍然会滑牙？

由于不同材质的自攻件所需的攻丝转速和拧紧转速不同，以及自攻件光孔尺寸及表面粗糙度等存在差异性，在上面完成计算目标扭矩之后，其另外的一个主要原因是转速设置不合理，部分工厂为提高效率盲目提高转速，若螺钉未垂直攻入，会导致螺牙单侧受力不均，螺牙损坏最终滑牙。即使垂直攻入，过高的转速也会导致温度升高，影响材料性能，且到达扭矩时高转速的惯性还会导致扭矩过冲，极易造成螺纹损坏。

四、正确的拧紧工具和拧紧策略

使用风批转速不可控不可调，且无法根据零件差异调整贴合扭矩，很容易挡位过大损坏自攻件导致滑牙，所以更推荐使用智能电批，可根据工艺要求调整转速以及贴合扭矩，调用合理的拧紧策略，从而避免滑牙情况。

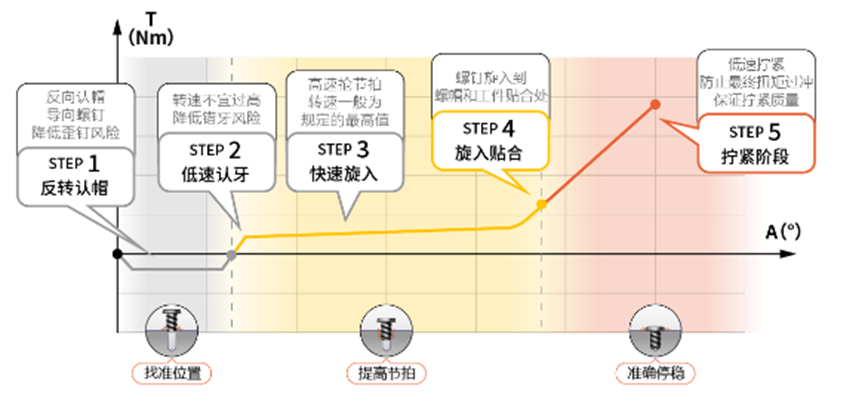

采用智能电批的分步拧紧策略，不同拧紧阶段需要正确设置不同的转速，才能确保拧紧质量和效率，可从根本上解决滑牙问题。

1.认帽阶段转速应低于100rpm，过高容易导致浮高或打歪；

2.认牙阶段控制在200~300rpm，避免错牙；

3.高速旋入阶段采用高转速抢节拍，针对自攻钉，塑料件不超600rpm，铝件不超工艺速度的80%，防止过热损坏产品；

4.旋入贴合阶段需降到100~200rpm，确保准确贴合；

5.最后低速10-50rpm拧紧，防止扭矩过冲。

自攻钉的拧紧不是简单的“打紧”，而是一个涉及攻丝、摩擦、材料变形的复杂过程，只有将“扭矩 + 转速 + 工艺策略”协同优化，才能从根本上提升装配质量与稳定性。
