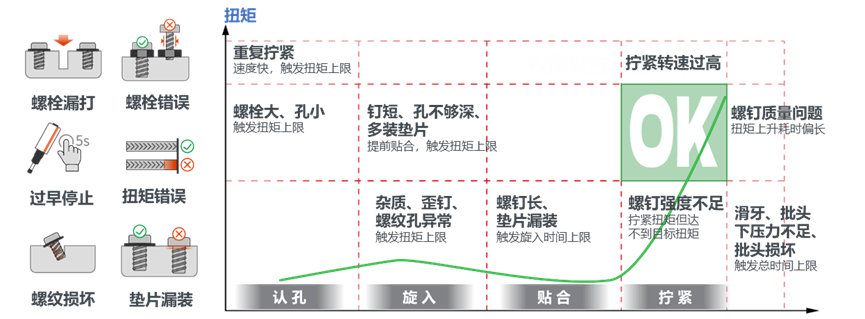

在实际装配过程中，受螺钉质量、操作规范、设备参数、零部件状态等多种因素影响，拧紧故障频发，而每一种故障都会在拧紧曲线上留下独特的“痕迹”。掌握曲线特征，能帮助快速排查问题、优化拧紧策略，减少返工率和零部件损耗

1. 重复拧紧：曲线短时间急剧爬升，扭矩过冲

重复拧紧是实操中最常见的故障之一，多因操作人员误操作、设备程序异常导致同一螺钉被两次及以上重复拧紧。对应曲线的核心特征是：在短时间内（通常几秒内），扭矩出现急剧爬升，远超目标扭矩值，形成“扭矩过冲”现象——正常拧紧的扭矩爬升有规律、有缓冲，而重复拧紧相当于在已达到目标扭矩的基础上再次施加扭矩，导致扭矩瞬间飙升。某工位实测显示，重复拧紧的螺栓在3秒内就出现扭矩骤升，而正常拧紧的间隔时间需在7秒以上，严重时会导致螺栓断裂。排查时需重点检查设备拧紧程序（是否设置防重复拧紧功能）、操作人员操作规范。

2. 浮钉或螺钉过短：曲线爬升正常，拧紧角度过小

浮钉（螺钉未完全贴合被连接件，存在间隙）或螺钉过短，会导致拧紧过程提前结束。对应曲线的特征是：扭矩爬升趋势与正常曲线基本一致，无明显异常，但拧紧角度远小于标准值——因为螺钉未达到预设的贴合深度或长度不足，无法完成完整的弹性变形阶段，扭矩达到一定值后便停止上升，角度也随之终止。这种故障会导致预紧力不足，零部件易松动，排查时需检查螺钉规格（是否与工件匹配）、被连接件表面是否有杂物（导致浮钉），也可能是螺孔深度不足、底孔直径偏小导致螺钉无法正常贴合。

3. 螺纹/螺纹孔/产品表面异常：旋入贴合异常，曲线无规律

当螺钉螺纹、螺纹孔存在损伤、锈蚀、杂物堵塞，或被连接件表面不平整、有油污时，会导致螺钉旋入贴合过程异常，对应曲线无明显的阶段性规律。具体表现为：认帽旋入阶段扭矩忽高忽低，无法平稳递增；进入贴合阶段后，扭矩爬升紊乱，甚至出现“卡顿”式波动（类似锯齿波），伴随装配时的“咯吱”异响，这是因为螺纹间的微观凸起不断卡死、滑动，摩擦力异常波动导致的。排查时需清理螺纹及螺纹孔杂物、除锈，检查螺纹是否有划痕、变形，更换损伤的螺钉或修复螺纹孔，必要时涂抹适量润滑剂减少摩擦。

4. 拧紧转速过高：扭矩过冲，曲线陡峭无缓冲

拧紧转速过高，会导致扭矩传递过快，螺栓来不及完成平稳的弹性变形，进而出现扭矩过冲。对应曲线的特征是：扭矩爬升异常陡峭，无正常的缓冲阶段，快速超过目标扭矩值，且角度与扭矩的线性关系被破坏——转速过高会导致设备无法精准控制扭矩增量，容易出现“过冲”现象，不仅会导致预紧力超标，还可能造成螺栓变形、螺纹滑丝。优化时需根据螺钉规格、材质，调整拧紧设备的转速，可有效避免此类问题。

5. 螺钉质量问题或垫片漏装：相同扭矩下，角度偏大

若螺钉存在质量缺陷（如螺纹精度不足、材质不均），或装配时漏装垫片，会导致拧紧过程中阻力减小，此时要达到与正常拧紧相同的扭矩值，需要更大的角度补偿。对应曲线的特征是：扭矩爬升速度偏慢，相同扭矩对应的角度远大于标准值——比如正常拧紧达到目标扭矩时，角度为180°，而存在此类故障时，角度可能达到250°以上。垫片漏装会导致被连接件缓冲不足，螺钉易松动；螺钉质量问题则可能进一步引发后续断裂故障，排查时需检验螺钉质量、核对装配工序（确认垫片是否安装），减少螺纹误差带来的影响。

6. 滑丝、批头脱扣或螺纹孔损坏：角度过大，扭矩无明显上升

滑丝（螺纹磨损、咬合失效）、批头脱扣（批头与螺钉头部贴合不紧密，出现打滑）、螺纹孔损坏，会导致扭矩无法有效传递到螺栓上，拧紧过程中角度持续增大，但扭矩始终处于较低水平，无明显上升趋势。对应曲线的特征是：角度大幅递增，甚至超过标准值的2-3倍，但扭矩始终徘徊在低位，无法达到目标值，部分场景下会出现扭矩骤降30%以上的“泄力”现象，类似过山车冲顶后突然下坠，这是因为螺纹牙发生崩缺，无法实现有效咬合。排查时需更换损坏的螺钉、批头，修复或重新攻丝螺纹孔，增加螺纹有效啮合长度，强化螺纹牙硬度，避免此类故障反复出现。

丹尼克尔智能拧紧工具可实时监测拧紧全过程的扭矩与角度数值，自动生成并存储对应曲线，精准识别浮高、滑牙等各类异常，实时反馈拧紧结果，有效降低后期故障排查与返工成本。同时，拧紧数据支持导出及上传MES 系统，方便后续质量追溯与数据分析。无论是一线操作人员还是工艺优化人员，都应重视拧紧曲线的分析与应用，进一步提升拧紧精度与作业效率，为产品质量提供可靠保障。
